AF형 압력탱크 - 대영파워펌프 |
|
|

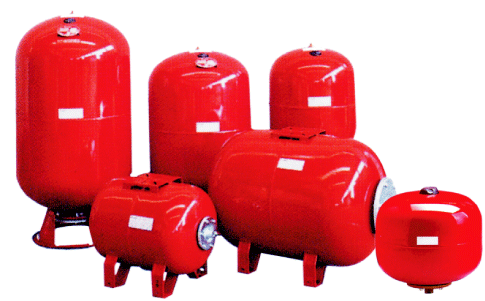

| ◈ 이테리 엘비사(ELBI)의 팽창형 질소압력탱크 |
| - 적용 : 급수가압 부스터펌프 시스템 및 냉난방 시스템, 심정용 수중펌프 시스템, 옥상 가압펌프 |
- 장점: 1)배관내 워터햄머현상 감소화, 펌프 기동횟수 감소화
2)특수 열처리 도장으로 녹발생 없음 |
| - 재질 : SS400 에폭시 열처리 도장강판, 블래더는 합성고무 EPDM 사용 |
| - 사용온도 : 0 ~ MAX. 90℃ | | |
|
|
|
압력탱크/제트 (JET) 별매품 - 윌로펌프 |
 |
 특 징
- 압력탱크(별매)
- PT-200U/200W
- 비자동펌프에 부착하여 자동운전을 가능하게 하는 고성능 압력탱크 입니다.
- 별매 제트(JET)
| |
| 모델명 |
특 징 |
|
PSJ-50S |
- 싱글 파이트 제트(Single pipe jet )
- PVC배관용 (PC-350NMA,350SMA,351NMA,600M,601NMA,950M 과조합) |
|
PJ40-30 |
- 흡상높이 30m (PC-600M,601NMA,950M과 조합) |
|
PJ25-12 |
- 흡상높이 12m (PC-350NMA,350SMA,351NMA과 조합) | | |
|
|
|
각종 수위조절기/압력탱크 - 한일자동펌프 |
 |
| PS-1001(단상 220V),1003(단상,삼상 220V) |
|
- |
단상 220V용, 삼상 220V용 |
|
- |
사용전류:30A |
|
- |
최대적용부하:PS-1001(단상 1.5마력) / PS-1003(단력1.5마력,삼상3마력) |
|
- |
동적저항:80㏀ |
|
- |
사용거리:2㎞이내 |
| |
 |
PS-3000 |
|
- |
단상 220V용, 삼상 380V용 |
|
- |
사용전류:13A,9A |
|
- |
최대적용부하:단상 2마력, 삼상3마력 |
|
- |
동적저항:80㏀ |
|
- |
사용거리:2㎞이내 |
| |
|
PS-5000 |
|
- |
단상 220V용, 삼상 380V용 |
|
- |
사용전류:18A,12A |
|
- |
최대적용부하:단상 2마력, 삼상5마력 |
|
- |
동적저항:80㏀ |
|
- |
사용거리:2㎞이내 | | | |
|
|
|
|
|
|
|
압력탱크 - 한일자동펌프 |
 |
| PP-750/PP-850/PP-401 |
|
|
- |
자동압력탱크(별매) |
|
- |
사용형식 |
|
- |
PP-750: PH-750W,PH-405W |
|
|
H-460W,PC-766W |
|
- |
PP-850: PA-430,PA-630,PA-855 |
|
|
PA-930,PA-950 |
|
|
PP-401: PC-260W,PC-456W |
| |
|
|
|
|
|
질소압력탱크 - 한일자동펌프 |
 |
질소압력탱크 | |
|
형식 / 구분 |
용량
(ℓ) |
최고압력
(㎏/㎠) |
연결용나사
(inch) |
연결크기
외경 ×총높이(㎜) |
제품포장
중량(㎏) |
|
S2-019-361 |
19 |
8.2 |
25(A) |
￠270×405 |
5.4 |
|
S3-060-361 |
60 |
8.2 |
25(A) |
￠380×850 |
17 |
|
S3-100-361 |
100 |
10.2 |
25(A) |
￠450×965 |
25 |
|
S23-200-461 |
200 |
10.2 |
40(A) |
￠550×1235 |
46 |
|
S3-300-461 |
300 |
10.2 |
40(A) |
￠630×1400 |
59 |
|
S3-500-461 |
500 |
10.2 |
40(A) |
￠780×1550 |
114 | | |
|
|
|
모터 - 한일자동펌프 |
|
|
MW-750V MT-750V - 전압 :MW-750V(단상220V)
,MT-750(삼상220V/380V)
- 전동기출력:750W(1HP)
- 극수: 4극
- 주파수:60HZ | | |
|
|
|
사취기 PF-25 - 한일자동펌프 |
 |
PF-25
- 펌프의 모래흡입을 차단하여 수명연장
(소손,마모방지)
- 여과필터:60매시(스테인레스망)
- 펌프의 흡입측에 설치하여 모래방출이 용이함 | | |
|
|
|
압력 탱크 - 삼정펌프 |
 |
압력 탱크의 선정
압력탱크의 용량은 펌프의 유량과 최대기동 횟수 및 운전압력 조건등을 감안하면 선정하며, 압력은 제철압력을 기준으로 선정한다.
|
전동기 출력
(HP) |
5HP이하 |
7.5~10HP |
15~30HP |
40~75HP |
|
가동 빈도
(회/시간) |
30이하 |
20이하 |
12이하 |
8이하 | | | | |
