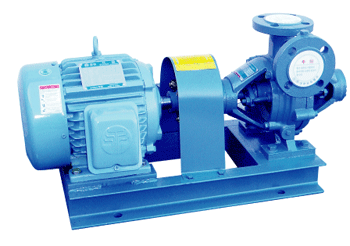

DWP형 웨스코트펌프 - 대영파워펌프 |
 |
 특 징
ㆍ보일러 사용 톤수에 따라서 회전차
(BC)를 설계제작합니다.
ㆍ보일러 상용압력 (kg/cm2)에 따라서
Motor 마력수를 결정합니다.
ㆍ온도 90~95OC까지 급수가 됩니다.
(휴젯트 밸브설치에 한해서)
ㆍ소형이므로 설치, 점검, 보수가 용이하며, 다단펌프에 비하여 고장확률이 거의 없습니다.
ㆍ소요마력이 타펌프에 비해 1/2 절감되므로 연료비가 50%정도 절감됩니다.
용 도
ㆍ고층 상수도용, 간이 상수도용 | |
|
형식 (Model) |
DWP |
|
토출량 (Capacity) |
Max. 0.3 m3/min |
|
전양정 (Head) |
Max. 175 m |
|
온도 (Temperature) |
Max. 95OC |
|
회전수 (Revolution) |
1450rpm, 1750 rpm |
|
구경 (Bore) |
25 ~ 80 mm (토출구경기준) |
|
회전방향 (Rotation) |
구동측에서 보아 시계방향 Clockwise viewed from coupling end | | |
|
|
|
웨스코 펌프 - 한일자동펌프 |
 |
특 징
- 보일러 급수용에 매우 적합
- 수은 80℃까지(흡입양정 1m이내) 급수 가능하므로 제트펌프 불필요
| |
|
|
용 도
- 소화전 보조용, 스플링클러 보조용
- 각종 공업용 및 일반급용
- 공업용수, 건축설비, 분수대, 롤링타워급수
|
 |
|
| | |
|
|
|
고양정 스프레이형 웨스코 펌프 (SPW 시리즈) - 삼풍스텐펌프 |
|
|
|
SPJ 성적서 (양수량, 양정선택 참고자료)
|
품 명 |
압 력
(㎏/㎠) |
유 량
(ℓ/min) |
|
15A × 1/4HP
최고압력: 0.9 ㎏/㎠ |
0 |
45 |
|
0.2 |
30 |
|
0.3 |
20 |
|
0.7 |
10 |
|
20A × 1/2HP
최고압력: 1.7 ㎏/㎠ |
0 |
65 |
|
0.3 |
55 |
|
0.5 |
45 |
|
0.8 |
35 |
|
1 |
25 |
|
1.3 |
20 |
|
25A × 1HP
최고압력: 2.5 ㎏/㎠ |
0 |
100 |
|
0.5 |
65 |
|
1 |
62 |
|
1.5 |
40 |
|
1.8 |
30 |
|
2 |
20 |
|
25A × 2HP
최고압력: 2.9 ㎏/㎠ |
0 |
150 |
|
0.5 |
115 |
|
1 |
95 |
|
1.5 |
70 |
|
2 |
45 |
|
2.5 |
30 |
|
40A × 2HP
최고압력: 2.5 ㎏/㎠ |
0 |
340 |
|
0.5 |
300 |
|
1 |
275 |
|
1.5 |
220 |
|
2 |
140 |
|
40A × 3HP
최고압력: 3.2 ㎏/㎠ |
0 |
350 |
|
0.5 |
310 |
|
1 |
300 |
|
1.5 |
260 |
|
2 |
230 |
|
2.5 |
175 |
|
3 |
75 |
|
50A × 5HP
최고압력: 3.2 ㎏/㎠ |
0 |
580 |
|
0.5 |
560 |
|
1 |
500 |
|
1.5 |
450 |
|
2 |
380 |
|
2.5 |
300 |
|
50A × 7.5HP
최고압력: 4 ㎏/㎠ |
0 |
590 |
|
0.5 |
570 |
|
1 |
560 |
|
1.5 |
530 |
|
2 |
490 |
|
2.5 |
470 |
|
3 |
360 |
|
3.5 |
320 |
|
3.8 |
200 |
|
50A × 10HP
최고압력: 5.6 ㎏/㎠ |
1 |
650 |
|
3 |
500 |
|
4 |
380 |
|
4.5 |
320 |
|
4.8 |
260 |
|
5 |
230 |
|
5.2 |
200 |
|
5.4 |
150 | |
|
|
품 명 |
압 력
(㎏/㎠) |
유 량
(ℓ/min) |
|
80A × 15HP
최고압력: 6 ㎏/㎠ |
0 |
680 |
|
1 |
680 |
|
1.5 |
650 |
|
2 |
630 |
|
2.5 |
620 |
|
3 |
600 |
|
3.5 |
590 |
|
4 |
580 |
|
4.5 |
520 |
|
5 |
480 |
|
5.5 |
350 |
|
5.8 |
250 |
|
15A × 1HP (2극)
최고압력: 3 ㎏/㎠ |
0 |
60 |
|
0.5 |
50 |
|
1 |
40 |
|
1.5 |
30 |
|
2 |
20 |
|
2.5 |
13 |
|
20A × 3HP (2극)
최고압력: 5.7 ㎏/㎠ |
0 |
130 |
|
1 |
110 |
|
2 |
100 |
|
3 |
75 |
|
4 |
45 |
|
5 |
20 |
|
20A × 5HP (2극)
최고압력: 9.5 ㎏/㎠ |
3 |
86 |
|
4 |
80 |
|
5 |
78 |
|
6 |
65 |
|
7 |
50 |
|
8 |
34 |
|
9 |
11 |
|
25A × 3HP (2극)
최고압력: 6.5 ㎏/㎠ |
0 |
130 |
|
1 |
110 |
|
2 |
100 |
|
3 |
80 |
|
4 |
55 |
|
5 |
35 |
|
6 |
20 |
|
25A × 5HP (2극)
최고압력: 6 ㎏/㎠ |
2 |
140 |
|
3 |
100 |
|
4 |
80 |
|
5 |
50 |
|
5.5 |
25 |
|
25A × 7.5HP (2극)
최고압력: 7.5 ㎏/㎠ |
2 |
190 |
|
3 |
175 |
|
4 |
170 |
|
5 |
150 |
|
6 |
120 |
|
6.5 |
100 |
|
25A × 10HP (2극)
최고압력: 9 ㎏/㎠ |
1 |
220 |
|
2 |
210 |
|
3 |
200 |
|
4 |
190 |
|
5 |
180 |
|
6 |
165 |
|
7 |
125 |
|
8 |
85 | | | |
|
|
|
SJW형 웨스코펌프 (SJW TYPE) - 삼정펌프 |
 |
용 도
- 보일러 보급수용, 소화전 및 스프링 쿨러 충압용, 급수용, 분수, 살수용, 병원, 학교, 주택, 과수원용 일반화학약액용, 석유화학공업용 기타(플랜트용)
| |
|
특 징
적은 수량으로 높은 양정을 필요로 하는 경우에 사용된다.
휴-제트 밸브를 설치시 온수를 90˚C까지 사용 할 수있다.
임펠러의 재질이 청동으로 설계되어 고효율 및 부식 없이 운전가능하다.
설치, 점검, 수리 및 보수가 용이하고, 고장률이 없다.
최소의 동력으로 최고의 압력을 유지하므로, 타사 제품에 비해 운전비용이 적다.
| |
효율이 좋고 적용 범위가 넓습니다.
