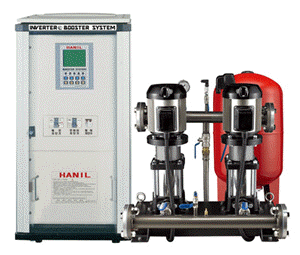

인버터 부스터 HIL 2(S)-PUMP SYSTEM - 한일자동펌프

특 징
- 사용급수량에 따라2대의 펌프가 교대 및 동시
    병렬운전으로 자동 선택되어 동력비가 절감
- 수위감지기능 내장으로 저수조 갈수시 운전정지
    및 경보작동기기 보호장치 부착.
- 배관자재를 스테인레스 채택으로 녹물에서 해방
- 운전방식 : 인버터 제어운전(압력+대수+회전수)
- 회전수 제어로 급수 압력이 일정함
- 인버터 채용으로 전력비가 절감.(최대 50%)
- 운전상태 한글(LCD) 표시창
- 원격제어:8개 지역까지 신속관리가능(옵션)
-   압력편차:설정압력±0.2㎏/㎠

센터컨트롤 부스터 펌프 HCS 1(S)-PUMP SYSTEM - 한일자동펌프

특 징

- 디지털 제어로 ON/OFF 압력조정 용이.
- 고감도 압력센서 채용으로 정압운전.
- 누전차단기 적용으로 안전성 향상.
- 흡입측 수검지 센서 부착으로 갈구 경보.
- 외부 표시창으로 운전상태 표시.
- 압력편차:설정압력±0.5㎏/㎠

센터컨트롤 부스터 펌프 HC 1(S)-PUMP SYSTEM - 한일자동펌프

특 징

- 전자개폐기 장으로 모터소손 및 고장 예방.
- 자동/수동 선택스위치 채용으로 사용이
편리함.
- 공사장 가압펌프에 사용이 용이.
- 압력편차:설정압력±1.0㎏/㎠

입형부스터 펌프 S-PUMP SYSTEM - 한일자동펌프

용 도
- 공작기계, 섬유기계, 수처리 플랜트, 용수공급, 건축설비, 제조용 기계

특 징
- 액체 접촉부위가 모두 스테인레스(HV-S형)로 위생적 (모터 샤프트:STS316, 기타부품:STS304 케이싱 및 플랜지:STS316 선택)
- 임펠러 고정홈이 형성되어 임펠러 착탈이 간단
- 베어링은 세라믹( AI₂O₃) 및 초경합금으로 제조
- 스테인레스강으로 가공된 임펠러로서 고온·고압의 경우에도 압력저하가 없음
- 평판 커플링을 채용하여 샤프트의 결합과 탈착이 용이 (2장의 평판을 볼트로 간단한 조립)
- 내장식 메카니칼 씰을 채택하였으며 카본/탄화실리콘(SiC)재질임

■ 제품 경량화/콤팩트화 (ALL 스테인레스)
  - 모터 보호등급 : IP44(IP54,55 선택)
  - 모터부 절연급수 : B 종, F종
  - 펌프 사용 수온도 : 80℃이하
  - 부품의 정밀제작으로 품질안정, 고효율화

■ 저소음/저진동
- 배관을 해체하지 않고 일반공구로 펌프 분해, 조립 가능

형 식	출력 HP	제품 크기(mm)				전부하시 전류(A)			중량 ㎏	구경 mm	단수 단	전양정 m	양수량 ㎥/h
형 식	출력 HP	F1	F2	øE1	E2	단상220V	삼상220V	삼상380V	중량 ㎏	구경 mm	단수 단	전양정 m	양수량 ㎥/h
HV(S)-2301	1	577	323	200	150	7.5	-	-	34	25	3	45	2~4
HV(S)-2301-T	1	577	323	200		-	3.7	2.1	34		3	45
HV(S)-2401-T	1.5	600	347	200		-	4.8	2.8	40		4	58
HV(S)-2502-T	2	648	372			12	(6.4)	(3.7)	42		5	70
HV(S)-2602	2	650	396			12	-	-	44		6	85
HV(S)-2602-T	2	650	396			-	6.4	3.7	44		6	85
HV(S)-2903-T	3	768	470	250		-	9.3	5.3	58		9	120
HV(S)-3201	1	559	305	200	150	7.5	-	-	34	32	2	27	2~9
HV(S)-3201-T	1	559	305			-	3.7	2.1	34		2	27
HV(S)-3301-T	1.5	587	333			-	4.8	2.8	40		3	41
HV(S)-3402	2	637	361			12	-	-	42		4	55
HV(S)-3402-T	2	637	361			-	6.4	3.7	42		4	55
HV(S)-3503-T	3	687	389			-	9.3	5.3	55		5	68
HV(S)-3603-T	3	715	417	250	190	-	9.3	5.3	57		6	82
HV(S)-3705-T	5	809	445			-	14.2	8.2	65		7	94
HV(S)-3805-T	5	837	473			-	14.2	8.2	67		8	110

형 식	출력 HP	제품 크기(mm)				전부하시 전류(A)			중량 ㎏	구경 mm	단수 단	전양정 m	양수량 ㎥/h
형 식	출력 HP	F1	F2	øE1	E2	단상220V	삼상220V	삼상380V	중량 ㎏	구경 mm	단수 단	전양정 m	양수량 ㎥/h
HV(S)-4202	2	663	387	200	150	12	-	-	52	40	2	32	3.6~17
HV(S)-4202-T	2	663	387			-	6.4	3.7	52		2	32
HV(S)-4303-T	3	719	421			-	9.3	5.3	74		3	48
HV(S)-4405-T	5	819	455			-	14.2	8.2	83		4	64
HV(S)-4505-T	5	853	489	250	190	-	14.2	8.2	86		5	80
HV(S)-4607-T	7.5	958	523	300	220	-	17.5	10.1	111		7	96
HV(S)-4707-T	7.5	992	557	300	220	-	20	11.6	114		7	112
HV(S)-5205-T	5	784	420	250	190	-	14.2	8.2	79	50	2	40	6.5~28
HV(S)-5307-T	7.5	904	459	300	220		20	11.6	112		3	60
HV(S)-5410-T	10	994	499	300	220		27.3	15.8	120		4	80
HV(S)-5515-T	15	1,138	538	350	300		39.3	22.7	187		5	100
HV(S)-5615-T	15	1,177	577	350	300		39.3	22.7	190		6	120
HV(S)-8210-T	10	890	475	300	220	-	27.3	15.8	123	80	2	44	12~50
HV(S)-8315-T	15	1,106	521	350	300		39.3	22.7	196		3	66
HV(S)-8420-T	20	1,157	577				52.0	30.1	209		4	88
HV(S)-8525-T	25	1,252	628				64.2	37.2	221		5	110
HV(S)-8630-T	30	1,319	679	390	390		74.0	42.8	263		6	132
HV(S)-8730-T	30	1,370	730	390	390		74.0	42.8	266		7	154

스테인레스 횡형부스터 시스템 HCS2 시리즈 - 한일자동펌프

특 징

스테인레스로 위생적인 급수 사용급수량에 따라 2대의 펌프가 교대 및 동시 병렬운전으로 자동 선택되어 동력비가 절감 (HCS2-TYPE) 펌프 및 배관은스테인레인스사용으로 위생적이며 녹물에서 해방 압력센서 채용으로 정압 자동운전(HCS-Type) 전폐형 모터 채용으로 누전 및 내압의 염려가 없음 대용량 내식성 질소압력탱크 부착
