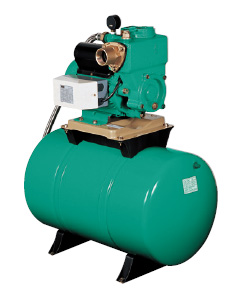

1 Tank 부스터 고양정형 PW - 2200MA, 2200UA - 윌로펌프 |
|
|
 특장점
- 수압이 약하고 일정치 않은 고지대 사용에 적합
- 건축비용이 절감됩니다.(옥상 물탱크가 불필요)
- 고흡상의 최적설계
- 우물용에 적합
용 도
- 중형빌딩(가압용)
- 다세대주택, 복합상가(빌라, 연립주택)
- 복합상가 및 대형음식점 등
- 얕은 지하수나 양수량이 필요한 곳
| 구분/모델 |
PW-2200MA |
PW-2200UA |
| 전 원 |
단상 220V |
삼상 380V |
| 출 력 |
2,200W(3HP) |
| 흡 상 높 이 |
8m |
| 압 상 높 이 |
45m |
| 최대양수량 |
5,500 ℓ/hr |
| 프 랜 지 경 |
40mm(1 1/2") |
| 탱 크 용 량 |
80 ℓ | | | |
|
인버터 부스터 HIL 4(S)-PUMP SYSTEM - 한일자동펌프 |
|
특 징
- 옥상물탱크 없는 상향식 최첨단 인버터/대수제어 펌프 시스템 채택
- 상층 급수량이 양호하며 세대별 일정 압력 및 유량 유지.
- 배관계통이 밀폐되어 있으므로 위생적이며 안전함.
- 배관자재를 스테인레스 채택으로 녹물에서 해방
용 도
- 일반급수용
* 아파트단지,고지대주거,빌딩,오피스텔,목욕탕, 사우나, 모텔 등
* 급수량변화가 심한 지역 : 공장,병원,백화점,학교,호텔,수영장 등
* 광범위한 지역의 급수 : 골프장, 농.공업설비용시설 등 고가수조 급수방식이 곤란한 곳,
고도제한 규제지역, 상층부 급수가압 등 기존 시설의 확장 및 교체에 따른 수압 감소지역
- 농어촌 간이 상수도
- 상수도 가압펌프
* 호텔,모텔,사우나,아파트등 일정한 냉.온수 압력이 필요한 곳에는 인버터 제어방식을
사용하십시오.
- 운전방식 : 인버터 제어운전(압력+대수+회전수 제어)
- 인버터 채용으로 전력비 절감.(최대 50%)
- 운전상태 한글(LCD) 표시창
- 원격제어:8개 지역까지 신속관리가능.(옵션)
- 압력편차:설정압력±0.2㎏/㎠ | |
|
NO |
시스템형식 |
전압 |
출력 |
전양정 |
양수량 |
배관경 |
제품크기(mm) |
|
인버터 제어 |
V.AC |
(HP) |
(m) |
(㎥/h) |
mm(in) |
A |
B |
C |
|
1 |
HIL4(S)-3201-T |
삼상
220/380 |
1x4 |
27 |
23,600(20) |
80(A) |
1700 |
642 |
560 |
|
2 |
HIL4(S)-3301-T |
1.5x4 |
41 |
22,400(30) |
670 |
|
3 |
HIL4(S)-3402-T |
2x4 |
55 |
23,600(40) |
480 |
|
4 |
HIL4(S)-3503-T |
3x4 |
68 |
24,000(50) |
532 |
|
5 |
HIL4(S)-3603-T |
3x4 |
82 |
24,000(60) |
540 |
|
6 |
HIL4(S)-3705-T |
5x4 |
94 |
22,800(70) |
572 |
|
7 |
HIL4(S)-3805-T |
5x4 |
110 |
25,200(80) |
580 |
| |
|
|
|
8 |
HIL4(S)-4202-T |
2x4 |
32 |
46,000(20) |
100(A) |
583 |
630 |
|
9 |
HIL4(S)-4303-T |
3x4 |
48 |
50,000(30) |
671 |
|
10 |
HIL4(S)-4405-T |
5x4 |
64 |
42,000(50) |
707 |
|
11 |
HIL4(S)-4505-T |
5x4 |
80 |
43,200(60) |
719 |
|
12 |
HIL4(S)-4607-T |
7.5x4 |
96 |
48,000(70) |
819 |
|
13 |
HIL4(S)-4707-T |
7.5x4 |
112 |
48,000(80) |
831 |
|
NO |
시스템형식 |
전압 |
출력 |
전양정 |
양수량 |
배관경 |
제품크기(mm) |
|
인버터 제어 |
V.AC |
(HP) |
(m) |
(㎥/h) |
mm(in) |
A |
B |
C |
|
14 |
HIL4(S)-4807-T |
삼상
220/380 |
7.5x4 |
128 |
40,800(90) |
125(A) |
1700 |
1123 |
940 |
|
15 |
HIL4(S)-4910-T |
10x4 |
145 |
44,400(100) |
1157 |
|
16 |
HIL4(S)-41010-T |
10x4 |
158 |
45,200(110) |
1191 |
|
14 |
HIL4(S)-5205-T |
삼상
220/380 |
5x4 |
40 |
78,000(30) |
125(A) |
783 |
630 |
|
15 |
HIL4(S)-5307-T |
7.5x4 |
60 |
92,000(40) |
915 |
940 |
|
16 |
HIL4(S)-5410-T |
10x4 |
80 |
104,000(50) |
947 |
940 |
|
17 |
HIL4(S)-5515-T |
15x4 |
100 |
91,200(70) |
1215 |
940 |
|
18 |
HIL4(S)-5615-T |
15x4 |
120 |
91,200(85) |
1227 |
940 |
| |
|
|
|
19 |
HIL4(S)-8210-T |
삼상
220/380 |
10x4 |
44 |
180,000(30) |
200(8) |
1700 |
957 |
790 |
|
20 |
HIL4(S)-8315-T |
15x4 |
66 |
180,000(45) |
1145 |
|
21 |
HIL4(S)-8420-T |
20x4 |
88 |
180,000(60) |
1196 |
|
22 |
HIL4(S)-8525-T |
25x4 |
110 |
180,000(75) |
1291 |
|
23 |
HIL4(S)-8630-T |
30x4 |
132 |
180,000(90) |
2000 |
1361 |
|
24 |
HIL4(S)-8730-T |
30x4 |
154 |
180,000(105) |
1412 | | |
