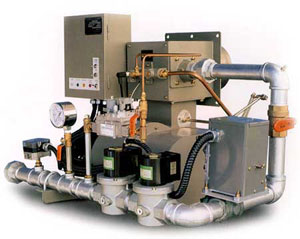

가스 버너 OLG 시리즈 - 올림피아 |
 |
■ 특징
본 제품은 풍부한 기술 경험을
바탕으로 특히, 완전연소와
안전성에 만정을 기해 개발한
신형 가스 버너입니다.
간결한 외양 설계를 통해 설치
면적을 최소화 하였으며 독특한
연소 헤드를 내장하여 도시가스,
천연가스, LP가스 등의 기체
연료를 완전 연소 할 수 있습니다.
또한 PILOT 점화 방식을
채택하여 모든 운전을
원터치로 조작 가능 합니다. |
■ 버너사양(Specification)
| 구 분 |
단 위 |
버너모델 |
| OLG-30 |
OLG-45 |
OLG-60 |
OLG-80 |
OLG-100 |
OLG-150 |
| 공급전원 |
V × Hz |
AC 220/380 × 50/60 |
| 사용가스 |
L.N.G(13A) |
◎ |
◎ |
◎ |
◎ |
◎ |
| L.P.G |
◎ |
◎ |
◎ |
◎ |
◎ |
| 가스소비량 |
× 1000 kcal/h |
80~300 |
120~400 |
220~600 |
380~800 |
420~1000 |
580~1500 |
| 구동모터 |
kW |
0.45 |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
| 배관파이프 |
A |
25 |
32 |
40 |
50 |
50 |
50 |
| 사용가스압력 |
mmH2O |
200 |
600 |
| 점화트랜스 |
kV |
17 |
| 제어방법 |
- |
ON - OFF or MODULATING |
MODULATING |
| 화염 감지방법 |
- |
FLAME ROD(U.V Sensor) | | |
|
|
|
OM Series 오일 버너 - 올림피아 |
 |
- OM Series 버너는 압력 분무식으로 수직 연소 및 수평 연소가 가능하며, 높은 풍압과 풍량을 이용한 고부하 연소가 가능하도록 제작되었습니다.
특히 OM Series의 버너는 고압으로 분무된 연료 입자가 매우 작아서 완전 연소와 함께 분진을 최소화하였으며 구조가 간단하여 보수 및 점검이 매우 용이합니다. |
|
[제품규격 및 치수]
| 모델 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
| OM-1 |
458 |
160 |
298 |
88 |
246 |
334 |
308 |
148 |
160 |
88 |
135 |
176 |
M10 |
| OM-2 |
510 |
190 |
210 |
109 |
282 |
391 |
367 |
160 |
207 |
113 |
295 |
220 |
M10 |
| OM-3 |
540 |
190 |
350 |
153 |
273 |
426 |
419 |
196 |
221 |
130 |
195 |
220 |
M10 | [버너사양]
| 구분 |
단위 |
버너모델 |
| OM-1 |
OM-2 |
OM-3 |
| 공급전원 |
V×Hz |
AC 220×50/60 |
| 사용연료 |
- |
LIGHT OIL |
| 연료 소비량 |
ℓ/h |
5-10 |
10-20 |
15-30 |
| 구동모터 |
w |
150 |
250 |
40 |
| 점화트랜스 |
kv |
17 |
| 제어방법 |
- |
ON-OFF |
| 오일펌프 |
- |
GEAR PUMP | |
 | | |
|
|
|
LT Series 오일 버너 - 올림피아 |
 |
- LT Series 오일 버너는 당사가 오랜 기술력을 바탕으로 설계 제작한 버너로써 motor, fan, oil pump, 점화장치 연소 안전 제어장치가 일체로 제작된 버너입니다.
|
|
|
| 모델 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
| LT-10 |
375 |
133 |
242 |
174 |
126 |
300 |
318.5 |
157 |
161.5 |
88 |
135 |
190 |
M8 |
| LT-20 |
485 |
150 |
335 |
240 |
150 |
390 |
397 |
200 |
197 |
136 |
195 |
220 |
M10 |
| LT-30 |
561 |
150 |
411 |
269 |
110 |
379 |
441 |
209 |
232 |
150 |
195 |
220 |
M10 | |
| 구분 |
단위 |
버너모델 |
| LT-10 |
LT-20 |
LT-30 |
| 공급전원 |
V×Hz |
AC 220×50/60 |
| 사용연료 |
- |
LIGHT OIL |
| 연료 소비량 |
ℓ/h |
5-10 |
10-20 |
15-30 |
| 구동모터 |
w |
150 |
250 |
400 |
| 점화트랜스 |
kv |
17 |
| 제어방법 |
- |
ON-OFF |
| 오일펌프 |
- |
GEAR PUMP | |
| | |
|
|
|
오닐 버너 LT 시리즈 - 올림피아 |
|
|
LT Series 오일 버너는 당사가 오랜 기술력을 바탕으로 설계 제작한 버너로써 Motor, Fan, Oil, Pump, 점화 장치, 연소 안전 제어 장치 등이 일체로 제작된 우수한 제품입니다.
특히, 고압으로 분무된 연료는 입자가 매우 작아서 완전 연소와 함께 분진을 최소화 하였으며 아래와 같은 특징이 있습니다
◎ 모든 자동 장치가 일체형으로 제작되어 있다
◎ 자동과 수동 운전이 가능하며 자동 장치 고장시 비상 운전 이 가능하다 |
|
|
|
|
버너모델 |
연료소비량 |
제어방법 |
공급전원 |
구동모터 |
기어펌프
모 델 |
오일호스
흡입
리턴 |
모터전류(A)
380V
220V |
|
LT-40 |
25 ~ 55 |
HI-LOW-OFF |
Ø1×220V |
0.4 |
AS47A
VM-2 |
PT 1/4" |
2.6 |
|
PT 1/4" |
|
LT-50 |
25 ~ 55 |
HI-LOW-OFF |
Ø3×220/380V |
0.45 |
AS47A
VM-2 |
PT 1/4" |
1.2
2.1 |
|
PT 1/4" |
|
LT-75U |
45 ~ 70 |
HI-LOW-OFF |
Ø3×220/380V |
0.75 |
AJ-4 |
PT 3/8" |
1.7
3.0 |
|
PT 1/4" |
|
LT-75T |
45 ~ 70 |
HI-LOW-OFF
or MODULATING |
Ø3×220/380V |
1.75 |
AJ-4 |
PT 3/8" |
1.7
3.0 |
|
PT 1/4" |
|
LT-80U |
50 ~ 110 |
HI-LOW-OFF |
Ø3×220/380V |
1.1 |
AJ-4 |
PT 3/8" |
2.4
4.1 |
|
PT 1/4" |
|
LT-80T |
50 ~ 110 |
HI-LOW-OFF
or MODULATING |
Ø3×220/380V |
1.1 |
AJ-4 |
PT 3/8" |
2.4
4.1 |
|
PT 1/4" |
|
LT-120T |
60 ~ 145 |
HI-LOW-OFF
or MODULATING |
Ø3×220/380V |
1.5 |
AJ-6 |
PT 3/8" |
3.3
15.7 |
|
PT 3/8" |
|
LT-150T |
70 ~ 180 |
HI-LOW-OFF
or MODULATING |
Ø3×220/380V |
2.2 |
AJ-6 |
PT 3/8" |
4.7
8.2 |
|
PT 3/8" |
|
LT-200T |
80 ~ 240 |
HI-LOW-OFF
or MODULATING |
Ø3×220/380V |
3.7 |
AJ-6 |
PT 3/8" |
7.5
13.0 |
|
PT 3/8" |
|
LT-300T |
100 ~ 300 |
HI-MID-LOW-OFF
or MODULATING |
Ø3×220/380V |
5.5 |
TA-2 |
PT 1/2" |
11.8
20.4 |
|
PT 1/2"" |
|
LT-400T |
110 ~ 350 |
HI-MID-LOW-OFF
or MODULATING |
Ø3×220/380V |
7.5 |
TA-2 |
PT 1/2" |
15.8
27.3 |
|
PT 1/2" | | |
|
|
|
가스버너 - OHG,TKG SERIES |
|
|
OHG Series와 TKG Series 가스버너는 당사가장 오랜 기술력을 바탕으로 설계 제작한 버너로서 Motor, Gas Valve, 점화장치, 연소장치가 일체로 제작되어 콤펙트한 외형을 지닌 FF방식의우수한 제품입니다.
* 연소 성능 그래프
|
|
구 분 |
단 위 |
버 너 모 델 |
|
OHG-2 |
OHG-3 |
TKG-1 |
TKG-2 |
|
공급전원 |
V × Hz |
AC 220 ×50/60 |
|
사용가스 |
L.N.G (13A) |
● |
● |
● |
● |
|
L.P.G |
● |
● |
● |
● |
|
가스소비량 |
×1000 kcal/h |
8 ~ 15 |
11 ~ 22 |
13 ~ 25 |
15 ~ 33 |
|
구동모터 |
W |
15 |
20 |
20 |
40 |
|
배관파이프 |
A |
15 |
|
사용가스압력 |
mmH2O(kPa) |
200 (2) |
|
점화트랜스 |
kV |
17 |
|
제어방법 |
- |
ON - OFF |
|
화염감지방법 |
- |
FLAME ROD | | |
|
|
