프로펠라팬 DOM-09435 PR33 - 동건만승

페이지 정보

작성자 최고관리자 댓글 0건 조회 580회 작성일 19-03-11 00:14

본문

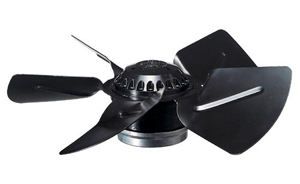

프로펠라팬 DOM-09435 PR33 - 동건만승

특징
  - Motor와 Fan이 일체화된 구조
  - FAN의 각도를 개선하여 풍량을 향상시킴
  - 풍량의 도달거리가 동일등급에 비해 멀어서
    근거리에서는 덕트가 필요하지 않음
  - 냉동 창고용 냉동기에 사용

모델명	전원 (V)	FAN 사이즈 (㎝)	주파수 (Hz)	전류 (A)	소비전력 (W)	회전수 (r.p.m)	극수 (P)	풍량 (㎥/분)	풍압 (mmAq)	소음 (dB(A))	중량 (㎏)
DOM-09435 PR33	단상 220	33	60	0.85	170	1,430	4	46	22	67	2.5

팬,환풍기용 소형모터 - 동건만승


환풍기 (E101) DM-752,754,1002, 1004,1502,1504	환풍기 (E201) DMD-804	환풍기 (E202) DMF-552	환풍기 (E301) DBM-100,150

환풍기 (E302) DBM-250,400	환풍기 (E401) MFM-408,409,410S	환풍기 (E402) MFM-411S	환풍기 (E403) MFM-603,704, 705,0743,0843

환풍기 (E404) MFM-1141,1161,1343	환풍기 (E405) MFM-1363,1383,1543, 1561,1563-1,1563-2, 1581,1583,1741, 1743,1761,1763	환풍기 (E406) MFM-1783,1963,1983	환풍기 (E407) MFM-1743B,1943B, 2143B,2343B,2743B

자동제어기 - (주)팬직

특 징

ㅇ 온도센서에 의한 자동 ON/OFF 및 속도 제어
ㅇ 운전시간 및 정지시간 설정
ㅇ 10단계 속도 범위
ㅇ 설정값 기억
ㅇ 인버터 운전으로 인한 모터 보호 및 절전

용 도

ㅇ 송풍기 및 하우스팬의 속도제어, ON/OFF시간제어

제어방식	모델명	입력전원	출력전원	제어 출력 (P)	KW표기 (KW)	제어 전류 (A)	제어속도 범위 (%)	적용수량 (TFP-H100ES 기준)
워싱제어기 (단상)	SC-3000	1Ø 220V60Hz	1Ø 220V60Hz	5	3.7	20	0~100 (5단계)	5
	SC-3000W	1Ø 220V60Hz	1Ø 220V60Hz	10	7.5	40	0~100 (5단계)	10
	SC-5000	1Ø 220V60Hz	1Ø 220V60Hz	5	3.7	20	0~100 (5단계)	5
	SC-5000W	1Ø 220V60Hz	1Ø 220V60Hz	10	7.5	40	0~100 (5단계)	10

자동제어기(삼상) - (주)팬직

참고

인버터에 단상전원을 인가하여 사용하게되면 파워콘덴서에 리플이 증가해 콘덴서가 소손되고, 토크특성이 떨어질 수 있습니다.
부득이 단상전원을 인가 할 수 밖에 없는 상황일 경우 모터 제어용량 보다 인버터 제어전류가 2배 이상인 인버터를 사용해야 합니다. 따라서, 상기단상 220V 입력하여 삼상 220V로 출력하는 TFA-IVxxHP-S의 제어전류는 송풍기 측면에서는 ½ 이하의 제어전류임에 주의 하십시오.

제어방식	모델명	입력전원	출력전원	제어 출력 (P)	KW표기 (KW)	제어 전류 (A)	제어속도 범위 (%)	적용수량 (TFP-H100ES 기준)
워싱제어기 (삼상)	SC-3800	3Ø 380V60Hz	3Ø 380V60Hz	10	7.5	20	0~100 (5단계)	10

시로코형 임펠라 - 경진브로워

재질

날개 재질은 강판, 알루미늄판 또는 스테인레스판을 만곡상으로 정형하여 원형주판 및 측판에 날개깃판을 압착하는 형식(재래식), 주측판을 커링하는 형식(금형식), 주측판을 압착하는 형식(로링식)의 3종류로 분류하여 생산하고 있다.

허브

보스의 크기와 재질은 고객이 원하는 사양에 맞춰 제작하며,
재질은 알루미늄, 철, 알루미늄 다이케스팅, 주철(주물)이 있다.

재래식

고풍량, 고정압용으로 고속회전에 알맞고
재질은 주로 G.I, AI를 사용한다

제품번호	직경 (Ø D)	날개폭 (W)
ASC-070-000	74	24,28,40
ASC-084-000	84	24,28,40
ASC-092-000	92	40
ASC-100-000	100	40,50,80
ASC-108-000	108	30,40
ASC-120-000	120	40,50,60
ASC-133-000	133	40,45,50,60
ASC-140-000	140	45,50,60,70,80
ASC-160-000	160	40,50,60,65,70,75,80,90
ASC-175-000	175	40,50,60,70,80, 90
ASC-180-000	180	65,75,80,85,90, 95
ASC-185-000	185	50,60,80,100
ASC-200-000	200	50,60,70,74,80, 90,100
ASC-227-000	227	40,50,80,100
ASC-250-000	250	80,100
ASC-272-000	272	50,80,90,100
ASC-302-000	302	100,105,115,150
ASC-350-000	350	106
ASC-380-000	380	120

금형식

저풍량, 저정압용으로 저속회전에 알맞고
소음이 적으며 임펠라의 폭이 다양하다.
재질은 주로G.I, Alum를 사용한다

제품번호	직경 (Ø D)	날개폭 (W)
ASP-080-000	80	40
ASP-088-000	88	28,40
ASP-090-000	90	28,40
ASP-100-000	100	40,50
ASP-105-000	105	28,50,60,70,80, 90
ASP-118-000	118	25,50,60,70,80
ASP-125-000	125	50,60,70,80
ASP-132-000	132	50,60,80
ASP-140-000	140	50,60,70,80,90,100,105
ASP-148-000	148	40,48,50,60,70,80,90,100,105
ASP-154-000	154	48,50,60,70,80,90
ASP-160-000	160	80,90
ASP-175-000	175	50,60,70,80,90,100,105,130
ASP-200-000	200	50,60,70,80,90, 100,105
ASP-227-000	227	50,60,70,80,90,100,105,130
ASP-260-000	260	90,100,105,130
ASP-300-000	300	130,150

로링식

고풍량, 저정압용으로 임펠라의 폭을
조절할 수 있는 장점이 있고 효율이 높다.
재질은 주로G.I, AI를 사용한다

제품번호	직경 (Ø D)	날개폭 (W)
ASR-145-000	145	140,150,165
ASR-120-000	120	125
ASR-190-000	190	190
ASR-206-000	206	74,102,190
ASR-227-000	227	105,185,200,260
ASR-260-000	260	135,185,200,210,230,250,260
ASR-272-000	272	255,280
ASR-274-000	274	185,272
ASR-295-000	295	200,230,250,260, 300
ASR-328-000	328	200,240,270,280, 300,328
ASR-380-000	380	270,280,300,380
ASR-450-000	450	450
